Микроскоп стереоскопический цифровой MAGUS Stereo D8TR LCD для ремонта и пайки
С камерой и монитором. Увеличение: 3,25–55х. Оптическая схема Грену. Тинокулярная визуальная насадка, универсальный штатив с микроподвижкой, грубый и тонкий фокус, кольцевой осветитель с поляризационным фильтром, осветитель типа «гусиная шея»
Артикул | 84846 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Вес упаковки | 25.55 кг | |
=== Разделитель === | Характеристики микроскопа |
Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.
Камера оснащена интерфейсом HDMI и выводит изображение прямо на экран монитора, без подключения к компьютеру.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп с монитором предусматривает два способа наблюдения – и в окуляры, и на экране монитора.
Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

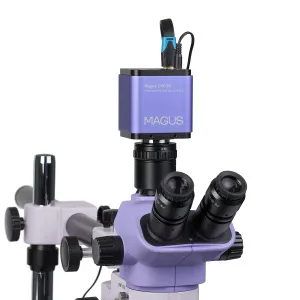

Цифровая камера
Цифровая камера оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).
Наблюдение на экране предъявляет требования к частоте кадров, поскольку руки и инструмент перемещаются под микроскопом. Камера устанавливается в канал визуализации при помощи адаптера C-mount и подключается к монитору через интерфейс HDMI. В режиме HDMI поддерживается частота 60 кадров в секунду – необходимый минимум для плавной передачи кадров на экран без задержек. Автофокус гарантирует, что при перемещении печатной платы изображение будет оставаться в фокусе.
Интерфейс Wi-Fi сопрягает камеру с компьютером для фиксации рабочего процесса, промежуточных или конечных результатов работы.
Монитор
Монитор подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор ставится на стол или прикрепляется к камере.
Тринокулярный микроскоп с монитором подойдет тем, кто предпочитает смотреть на печатную плату вперед, а не вниз. Такой способ наблюдения потребует некоторого времени для приобретения привычки, зато спина и шея не будут уставать. Также эта модель подойдет и преподавателям, которые обучают студентов.
При минимальном увеличении микроскопа поле зрения на экране монитора составит 44,3x24,9 мм.

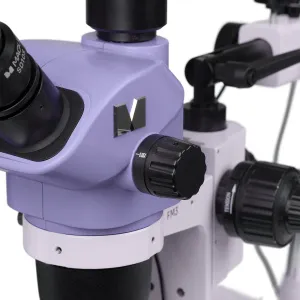

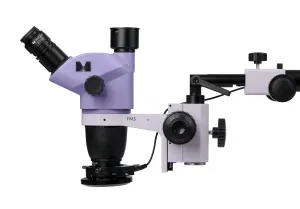

Оптическая голова
Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

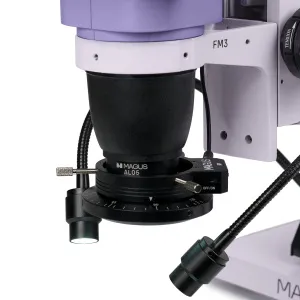

Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окуляры диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

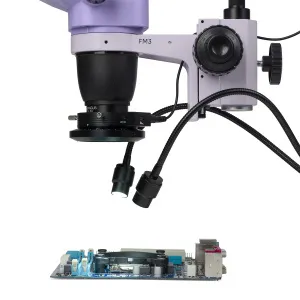

Осветители

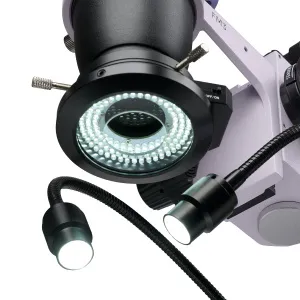

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.

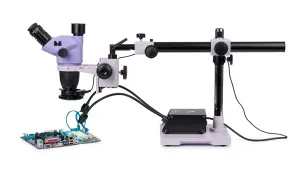

Штатив

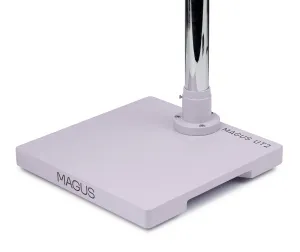

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.

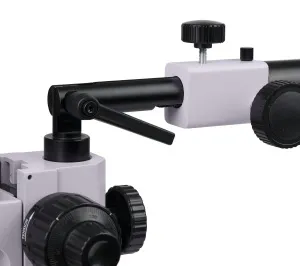

Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

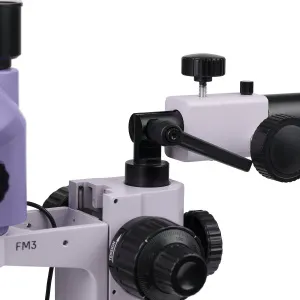

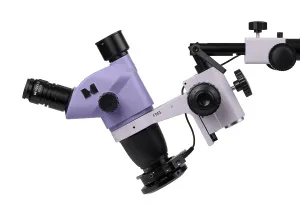

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.

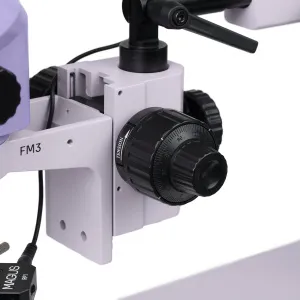

Механизм фокусировки
Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.
Основные особенности микроскопа:
- Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
- Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 8,4:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
- Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
- Универсальный штатив расширяет рабочую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения
- Механизм фокусировки реализует грубую и тонкую фокусировку – работа комфортна на всем диапазоне увеличения микроскопа
- Два осветителя отраженного света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
- Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс Wi-Fi
- Автофокус при работе в HDMI-режиме упрощает настройку резкости изображения
- Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор
- 60 кадров в секунду через HDMI – для получения плавного изображения без рывков и запаздывания
- 25 кадров в секунду через Wi-Fi – достаточно для настройки фокуса и обработки изображений в программе
- Цветной CMOS-сенсор SONY – низкий уровень шума и высокая светочувствительность
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Комплектация:
- Цифровая камера MAGUS CHD30 (цифровая камера, кабель HDMI (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А (евро), носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD20
- Оптическая голова MAGUS Stereo 8TH – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT2
- Механизм фокусировки MAGUS FM3
- Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
- Осветитель типа «гусиная шея» MAGUS LED DGL2
- Насадка на объектив MAGUS AL05 0,5х/177 мм
- Адаптер C-mount MAGUS ZFA050
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Осветитель кольцевой
- Осветитель кольцевой с включением по секторам
- Адаптер C-mount 1х с регулируемым фокусным расстоянием
- Калибровочный слайд
Артикул | 84846 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Вес упаковки | 25.55 кг | |
Характеристики микроскопа | ||
Тип | стереоскопические/инструментальные | |
Тип насадки | тринокулярная | |
Угол наклона окулярной насадки | 45° | |
Диапазон увеличения, крат | 3.25 — 55 | |
Коэффициент трансфокации | 8,4:1 | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм) | |
Объективы | 0,65–5,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33х) | |
Рабочее расстояние, мм | 105 (с насадкой 0,5х: 177, *опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26) | |
Межзрачковое расстояние, мм | 54 — 75 | |
Поле зрения, мм | 33,8–4 (с насадкой 0,5х: 67,7–8, *опция: при использовании дополнительных окуляров и насадок на объектив: 67,7–0,9) | |
Возможность диоптрийной коррекции, D | ±5 (на каждом окуляре) | |
Фокусировка | грубая (45 мм, с механизмом регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | светодиодная | |
Регулировка яркости | ✓ | |
Источник питания | сеть переменного тока, 115–230 В / 50/60 Гц | |
Тип лампы подсветки | осветитель кольцевой с поляризационным фильтром с регулируемой яркостью; осветитель типа «гусиная шея» с регулируемой яркостью | |
Диапазон рабочих температур, °С | 0...+40 | |
Возможность подключения другого оборудования | насадки на объектив (1,5х, 2х) | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Оптическая схема | стереомикроскоп Грену | |
Назначение | для прикладных работ | |
Расположение подсветки | верхняя | |
Метод исследования | светлое поле | |
Цифровая камера в комплекте | ✓ | |
Характеристики штатива | ||
Диаметр горизонтальной штанги штатива, мм | 38 | |
Длина горизонтальной штанги штатива, мм | 470 | |
Диаметр вертикальной штанги штатива, мм | 38 | |
Длина вертикальной штанги штатива, мм | 493 | |
Диапазон перемещения штатива по горизонтали, мм | 380 | |
Максимальная высота объекта, мм | при работе без насадки – 150, при работе с насадкой 0,5х – 65 | |
Диаметр установочного пальца, мм | 32 | |
Размеры основания штатива, мм | 252x252x30 | |
Характеристики камеры | ||
Чувствительный сенсор | SONY CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 2 | |
Максимальное разрешение, пикс | 1920x1080 | |
Размер сенсора | 1/1,9" (7,20x4,05 мм) | |
Размер пикселя, мкм | 3.75x3.75 | |
Интерфейсные разъемы | Wi-Fi, HDMI 1.4 | |
Карта памяти | SD до 32 ГБ | |
Возможность подключения другого оборудования | мышь (USB), адаптер Wi-Fi (USB) | |
Параметры Wi-Fi | 802.11 n, 150 Мбит/с, 20 дБм | |
Светочувствительность | 1120 мВ с 1/30с | |
Отношение сигнал/шум | 0,15 мВ при 1/30 с | |
Время выдержки | 0,06 мс – 918 мс | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 60@1920x1080 (HDMI), 25@1920x1080 (Wi-Fi) | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg | |
Формат файлов видеозаписи | *.asf | |
Спектральный диапазон, нм | 380–650 (с ИК-фильтром) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Программное обеспечение | HDMI: встроенное; USB: MAGUS View | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | сетевой адаптер 12 В / 1 А | |
Особенности сетевого адаптера питания | вход: переменное напряжение 100–240 В, 50/60 Гц, выход: постоянное напряжение 12 В/1 А | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 | |
Характеристики монитора | ||
Тип матрицы | IPS | |
Диагональ дисплея, дюйм | 13.3 | |
Разрешение дисплея, пикс | 1920x1080 (Full HD) | |
Соотношение сторон экрана | 16:9 | |
Яркость, кд/мВІ | 400 | |
Количество отображаемых цветов | 16,7 млн | |
Контрастность | 1000:1 | |
Угол обзора горизонталь/вертикаль, ° | 178/178 | |
Размер видимой области экрана (ШxВ), мм | 295x165 | |
Шаг пикселя (ШxВ), мм | 0,154x0,154 | |
Частота обновления экрана, Гц | 60 | |
Тип подсветки матрицы | светодиодная (LED) | |
Срок службы светодиодов подсветки, ч | 50000 | |
Интерфейс | HDMI | |
Диапазон рабочих температур, °С | -15...+55 | |
Диапазон рабочей влажности, % | 10 — 90 | |
Источник питания | переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) | |
Потребляемая мощность, Вт | 12 (максимум) |
