Микроскоп стереоскопический цифровой MAGUS Stereo D8TR для ремонта и пайки
С камерой. Увеличение: 3,25–55х. Оптическая схема Грену. Тинокулярная визуальная насадка, универсальный штатив с микроподвижкой, грубый и тонкий фокус, кольцевой осветитель с поляризационным фильтром, осветитель типа «гусиная шея»
Артикул | 84845 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Вес упаковки | 23.5 кг | |
=== Разделитель === | Характеристики микроскопа |

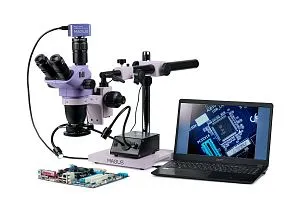

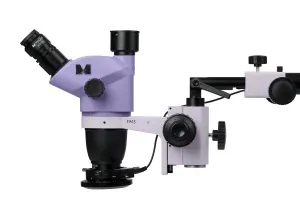

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.
Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0.
Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Цифровая камера
Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 21 Мпикс на однократном C-Mount адаптере реализует необходимое разрешение при работе со стереоскопическим микроскопом, а матрица размером 4/3" выведет на экран максимально возможное поле зрения. При минимальном увеличении микроскопа поле зрения на экране компьютера составит 53,5x37 мм.

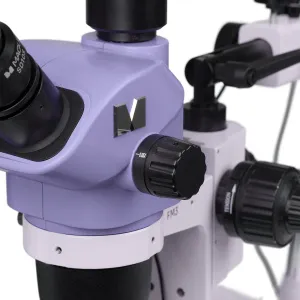

Оптическая голова
Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окуляры диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Осветители

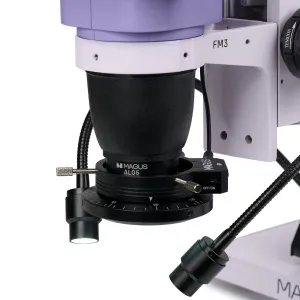

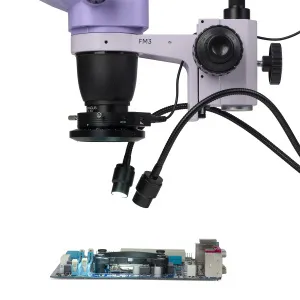

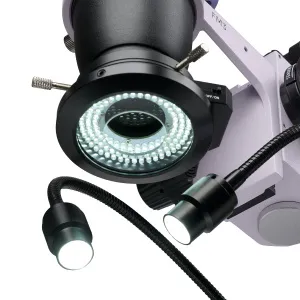

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.
Штатив

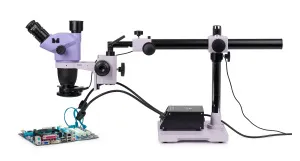

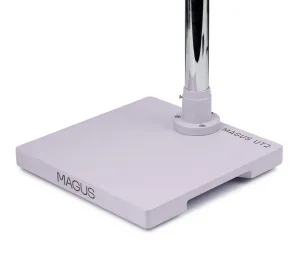

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.

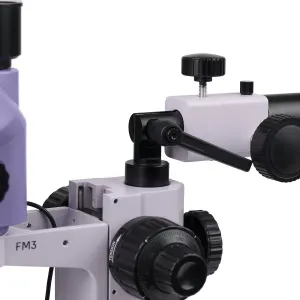

Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

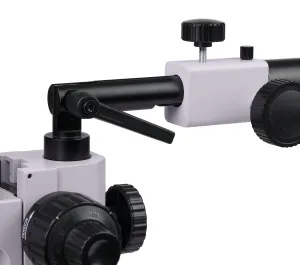

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.
Механизм фокусировки

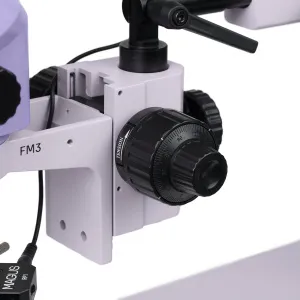

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.
Основные особенности микроскопа:
- Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
- Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 8,4:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
- Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
- Универсальный штатив расширяет рабочую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения
- Механизм фокусировки реализует грубую и тонкую фокусировку – работа комфортна на всем диапазоне увеличения микроскопа
- Два осветителя отраженного света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
- Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу
Основные особенности камеры:
- Сенсор 21 Мпикс – оптимальное разрешение для стереомикроскопа
- Матрица 4/3" выведет на экран максимально возможное поле зрения
- 17 кадров в секунду при максимальном разрешении – достаточно для настройки фокуса
- До 192 кадров в секунду при снижении разрешения – для демонстраций в аудитории и записи видео; перемещения препарата видны без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
- Для установки на микроскоп используется адаптер C-mount 1х с регулируемым фокусным расстоянием, включенный в комплект
Комплектация:
- Цифровая камера MAGUS CBF70 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Оптическая голова MAGUS Stereo 8TH – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT2
- Механизм фокусировки MAGUS FM3
- Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
- Осветитель типа «гусиная шея» MAGUS LED DGL2
- Насадка на объектив MAGUS AL05 0,5х/177 мм
- Адаптер C-mount MAGUS ZFA100
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Осветитель кольцевой
- Осветитель кольцевой с включением по секторам
- Цифровая камера HDMI
- Монитор
- Адаптер C-mount 0,5х с регулируемым фокусным расстоянием
- Калибровочный слайд
Артикул | 84845 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Вес упаковки | 23.5 кг | |
Характеристики микроскопа | ||
Тип | стереоскопические/инструментальные | |
Тип насадки | тринокулярная | |
Угол наклона окулярной насадки | 45° | |
Диапазон увеличения, крат | 3.25 — 55 | |
Коэффициент трансфокации | 8,4:1 | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм) | |
Объективы | 0,65–5,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33х) | |
Рабочее расстояние, мм | 105 (с насадкой 0,5х: 177, *опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26) | |
Межзрачковое расстояние, мм | 54 — 75 | |
Поле зрения, мм | 33,8–4 (с насадкой 0,5х: 67,7–8, *опция: при использовании дополнительных окуляров и насадок на объектив: 67,7–0,9) | |
Возможность диоптрийной коррекции, D | ±5 (на каждом окуляре) | |
Фокусировка | грубая (45 мм, с механизмом регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | светодиодная | |
Регулировка яркости | ✓ | |
Источник питания | сеть переменного тока, 115–230 В / 50/60 Гц | |
Тип лампы подсветки | осветитель кольцевой с поляризационным фильтром с регулируемой яркостью; осветитель типа «гусиная шея» с регулируемой яркостью | |
Диапазон рабочих температур, °С | 0...+40 | |
Возможность подключения другого оборудования | насадки на объектив (1,5х, 2х) | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Оптическая схема | стереомикроскоп Грену | |
Назначение | для прикладных работ | |
Расположение подсветки | верхняя | |
Метод исследования | светлое поле | |
Цифровая камера в комплекте | ✓ | |
Характеристики штатива | ||
Диаметр горизонтальной штанги штатива, мм | 38 | |
Длина горизонтальной штанги штатива, мм | 470 | |
Диаметр вертикальной штанги штатива, мм | 38 | |
Длина вертикальной штанги штатива, мм | 493 | |
Диапазон перемещения штатива по горизонтали, мм | 380 | |
Максимальная высота объекта, мм | при работе без насадки – 150, при работе с насадкой 0,5х – 65 | |
Диаметр установочного пальца, мм | 32 | |
Размеры основания штатива, мм | 252x252x30 | |
Характеристики камеры | ||
Чувствительный сенсор | SONY Exmor CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 21 | |
Максимальное разрешение, пикс | 5280x3954 | |
Размер сенсора | 4/3" (17,4x13,0 мм) | |
Размер пикселя, мкм | 3.3x3.3 | |
Светочувствительность | 399 мВ при 1/30 с | |
Отношение сигнал/шум | 0,1 мВ при 1/30 с | |
Время выдержки | 0,1 мс – 15 с | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 17@5280x3954, 192@584x438, 67@1760x1316, 56@2640x1976, 17@3952x3952 | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | *.avi, *.wmv, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше) | |
Спектральный диапазон, нм | 380–650 (с ИК-фильтром) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
