Микроскоп стереоскопический цифровой MAGUS Stereo D7TR для ремонта и пайки
С камерой. Увеличение: 3,4–45х. Оптическая схема Грену. Тринокулярная визуальная насадка, четырехсекционный универсальный штатив на струбцине, кольцевой осветитель
Артикул | 84849 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Вес упаковки | 12.475 кг | |
=== Разделитель === | Характеристики микроскопа |

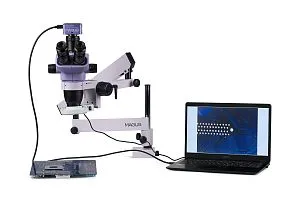

Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.

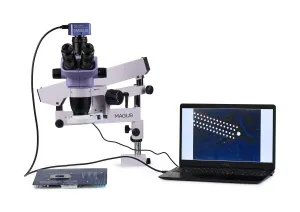

Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0.
Микроскоп оснащен кольцевым осветителем отраженного света.
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Цифровая камера
Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 18 Мпикс реализует необходимое разрешение при работе со стереоскопическим микроскопом. Матрица размером 1/2,3" с адаптером 0,5х выведет на экран компьютера поле зрения 36,6х27,5 мм при минимальном увеличении микроскопа.
Оптическая голова

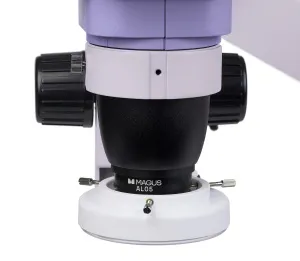

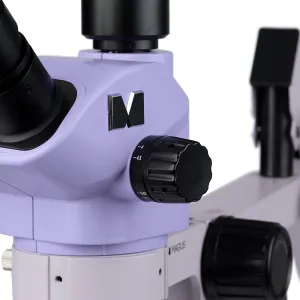

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,4–22,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдений в окуляры диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Осветитель

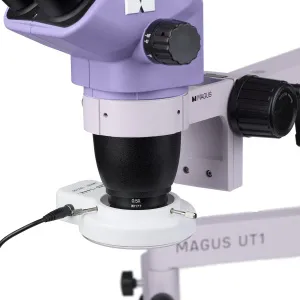

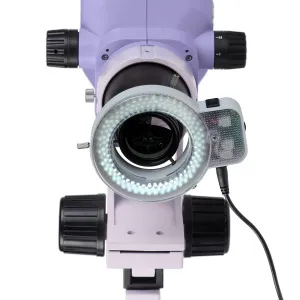

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.
Штатив
Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.
Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.
Механизм фокусировки

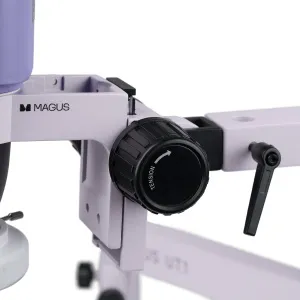

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.
Основные особенности микроскопа:
- Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
- Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 6,7:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
- Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
- Универсальный штатив расширяет рабочую зону и обеспечивает точное размещение оптической головы над объектом
- Механизм фокусировки реализует плавную и комфортную фокусировку на всем диапазоне увеличения микроскопа
- Кольцевой осветитель отраженного света с «холодной» цветовой температурой
- Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу
Основные особенности камеры:
- Сенсор 18 Мпикс – оптимальные разрешение и поле зрения для работы на стереомикроскопе
- 13,1 кадра в секунду при максимальном разрешении – достаточно для настройки фокуса
- До 54,4 кадра в секунду при снижении разрешения – для демонстраций в аудитории и записи видео; перемещения препарата видны без рывков и запаздывания
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
- Для установки на микроскоп используется адаптер C-mount 0,5х с регулируемым фокусным расстоянием, включенный в комплект
Комплектация:
- Цифровая камера MAGUS CBF10 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Оптическая голова MAGUS Stereo 7TH – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT1
- Механизм фокусировки MAGUS FM1
- Осветитель кольцевой Levenhuk LED 144, с адаптером и резьбой
- Насадка на объектив 0,5х MAGUS AL05 0,5х/177 мм
- Адаптер C-mount MAGUS ZFA050
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Осветитель кольцевой с поляризационным фильтром
- Осветитель кольцевой с включением по секторам
- Осветитель типа «гусиная шея»
- Цифровая камера HDMI
- Монитор
- Адаптер C-mount 1х с регулируемым фокусным расстоянием
- Калибровочный слайд
Артикул | 84849 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Вес упаковки | 12.475 кг | |
Характеристики микроскопа | ||
Тип | стереоскопические/инструментальные | |
Тип насадки | тринокулярная | |
Угол наклона окулярной насадки | 45° | |
Диапазон увеличения, крат | 3.4 — 45 | |
Коэффициент трансфокации | 6,7:1 | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм) | |
Объективы | 0,67–4,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 0,34–27х) | |
Рабочее расстояние, мм | 105 (с насадкой 0,5х: 177, *опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26) | |
Межзрачковое расстояние, мм | 54 — 75 | |
Поле зрения, мм | 32,8–4,9 (*опция: при использовании дополнительных окуляров и насадок на объектив: 65,7–0,9), с окуляром 10х | |
Возможность диоптрийной коррекции, D | ±5 (на каждом окуляре) | |
Фокусировка | грубая (50 мм, с механизмом регулировки жесткости) | |
Подсветка | светодиодная | |
Регулировка яркости | ✓ | |
Источник питания | сеть переменного тока, 115–230 В / 50/60 Гц | |
Тип лампы подсветки | осветитель кольцевой с регулируемой яркостью | |
Диапазон рабочих температур, °С | 0...+40 | |
Возможность подключения другого оборудования | насадки на объектив (1,5х, 2х) | |
Оптическая схема | стереомикроскоп Грену | |
Назначение | для прикладных работ | |
Расположение подсветки | верхняя | |
Метод исследования | светлое поле | |
Цифровая камера в комплекте | ✓ | |
Характеристики штатива | ||
Максимальная высота, мм | 400 | |
Максимальный горизонтальный вынос, мм | 700 | |
Диаметр вертикальной штанги штатива, мм | 25 | |
Длина вертикальной штанги штатива, мм | 275 | |
Максимальная толщина стола для захвата струбциной, мм | 50 | |
Характеристики камеры | ||
Чувствительный сенсор | Aptina CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 18 | |
Максимальное разрешение, пикс | 4912x3684 | |
Размер сенсора | 1/2,3" (6,14x4,61 мм) | |
Размер пикселя, мкм | 1.25x1.25 | |
Светочувствительность | 0,62 мВ/люкс/с | |
Отношение сигнал/шум | 36,3 дБ | |
Время выдержки | 0,1 мс – 2 с | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 54,4@1228x922, 34,3@2456x1842, 13,1@4912x3684 | |
Динамический диапазон, дБ | 65.8 | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | *.avi, *.wmv, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше) | |
Спектральный диапазон, нм | 380–650 (с ИК-фильтром) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
