Увеличение: 3,25–55х. Оптическая схема Грену. Тинокулярная визуальная насадка, универсальный штатив с микроподвижкой, грубый и тонкий фокус, кольцевой осветитель с поляризационным фильтром, осветитель типа «гусиная шея»

MAGUS (Магус)
Характеристики
Артикул 84844
Бренд MAGUS (Магус)
Гарантия 5 лет
Вес упаковки 22.7 кг
=== Разделитель === Характеристики микроскопа
Все спецификации
Аксессуары
Адаптер для смартфона Levenhuk Discovery DSA 10
Набор микропрепаратов Levenhuk Discovery «Фауна», 12 шт.
Набор микропрепаратов Levenhuk Discovery «Флора», 12 шт.
Набор микропрепаратов Levenhuk Discovery «Флора и фауна», 24 шт.
Стекла предметные Levenhuk Discovery 50
Стекла покровные Levenhuk Discovery 100
Камера цифровая Levenhuk M1200 PLUS
Набор для опытов с микроскопом Levenhuk K50
Стекла предметные с двумя лунками Levenhuk G50 2H, 50 шт.
Чашка Петри 100х20 мм, стеклянная, с крышкой

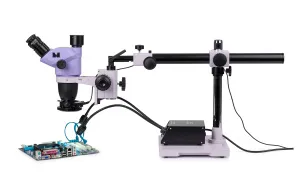

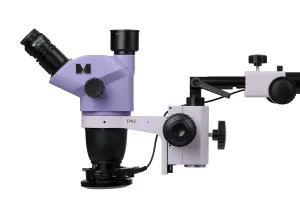

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры, а также в будущем планирует приобрести цифровую камеру для фото- и видеофиксации.
Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

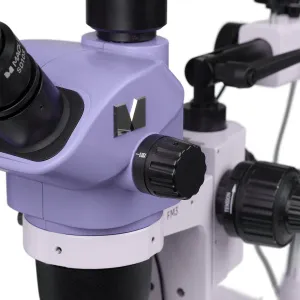

Оптическая голова

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. Диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Визуальная насадка предусматривает установку цифровой камеры в канал визуализации при помощи адаптера C-mount. Для дополнительного заказа доступны камеры с интерфейсами USB 3.0, HDMI и WI-Fi, с разрешением от 2 до 21 Мпикс и с матрицей от 1/2,8" до 4/3". Увеличение C-mount адаптера 0,5х или 1х подбирается в зависимости от размера матрицы.

Осветители

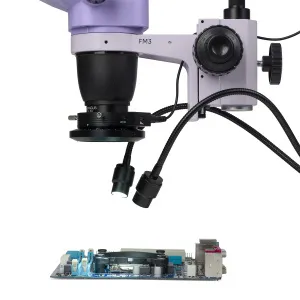

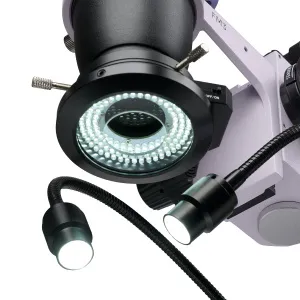

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.

Штатив

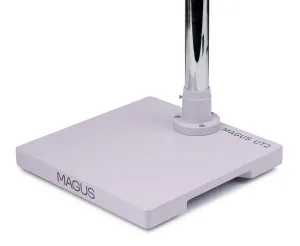

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.

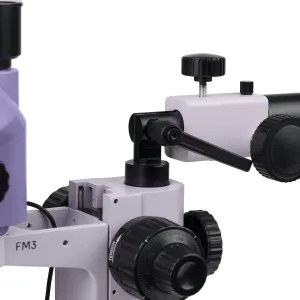

Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

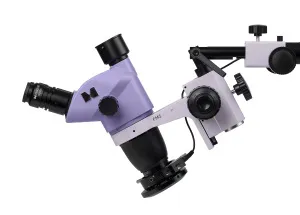

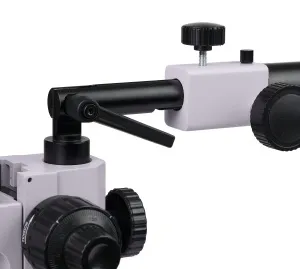

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.

Механизм фокусировки

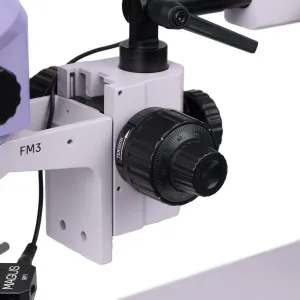

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.

Аксессуары и другие готовые решения

Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Основные особенности:

  • Тринокулярная визуальная насадка – оператор наблюдает увеличенное изображение через окуляры, а в будущем может укомплектовать микроскоп цифровой камерой и документировать рабочий процесс, промежуточные и конечные результаты
  • Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 8,4:1
  • Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
  • Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
  • Универсальный штатив расширяет рабочую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения
  • Механизм фокусировки реализует грубую и тонкую фокусировку – работа комфортна на всем диапазоне увеличения микроскопа
  • Два осветителя отраженного света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
  • Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу

Комплектация:

  • Оптическая голова MAGUS Stereo 8TH – объектив с визуальной насадкой
  • Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
  • Штатив MAGUS UT2
  • Механизм фокусировки MAGUS FM3

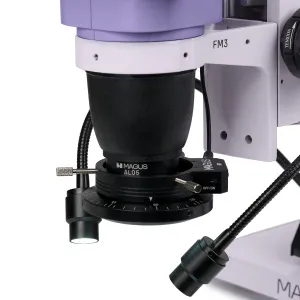

  • Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
  • Осветитель типа «гусиная шея» MAGUS LED DGL2
  • Насадка на объектив MAGUS AL05 0,5х/177 мм
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Окуляр 10x/22 мм со шкалой
  • Окуляр 15х/16 мм (2 шт.)
  • Окуляр 20х/12 мм (2 шт.)
  • Окуляр 25х/9 мм (2 шт.)
  • Окуляр 30х/8 мм (2 шт.)
  • Насадка на объектив 1,5x
  • Насадка на объектив 2x
  • Осветитель кольцевой
  • Осветитель кольцевой с включением по секторам
  • Цифровая камера
  • Монитор
  • Адаптер C-mount 0,5х с регулируемым фокусным расстоянием
  • Адаптер C-mount 1х с регулируемым фокусным расстоянием
  • Калибровочный слайд
Артикул 84844
Бренд MAGUS (Магус)
Гарантия 5 лет
Вес упаковки 22.7 кг
Характеристики микроскопа
Тип стереоскопические/инструментальные
Тип насадки тринокулярная
Угол наклона окулярной насадки 45°
Диапазон увеличения, крат 3.25 — 55
Коэффициент трансфокации 8,4:1
Диаметр окулярной трубки, мм 30
Окуляры 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм)
Объективы 0,65–5,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33х)
Рабочее расстояние, мм 105 (с насадкой 0,5х: 177, *опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26)
Межзрачковое расстояние, мм 54 — 75
Поле зрения, мм 33,8–4 (с насадкой 0,5х: 67,7–8, *опция: при использовании дополнительных окуляров и насадок на объектив: 67,7–0,9)
Возможность диоптрийной коррекции, D ±5 (на каждом окуляре)
Фокусировка грубая (45 мм, с механизмом регулировки жесткости) и тонкая (0,002 мм)
Подсветка светодиодная
Регулировка яркости
Источник питания сеть переменного тока, 115–230 В / 50/60 Гц
Тип лампы подсветки осветитель кольцевой с поляризационным фильтром с регулируемой яркостью; осветитель типа «гусиная шея» с регулируемой яркостью
Диапазон рабочих температур, °С 0...+40
Возможность подключения другого оборудования насадки на объектив (1,5х, 2х)
Уровень пользователя для опытных, для профессионалов
Уровень сложности сборки и настройки сложно
Оптическая схема стереомикроскоп Грену
Назначение для прикладных работ
Расположение подсветки верхняя
Метод исследования светлое поле
Характеристики штатива
Диаметр горизонтальной штанги штатива, мм 38
Длина горизонтальной штанги штатива, мм 470
Диаметр вертикальной штанги штатива, мм 38
Длина вертикальной штанги штатива, мм 493
Диапазон перемещения штатива по горизонтали, мм 380
Максимальная высота объекта, мм при работе без насадки – 150, при работе с насадкой 0,5х – 65
Диаметр установочного пальца, мм 32
Размеры основания штатива, мм 252x252x30
