Слайд калибровочный (микрометрический) Микромед «X/Y»

Калибровочный (микрометрический) слайд – это аксессуар для микроскопа, который применяется для калибровки программы анализа изображений и позволяет проводить измерения расстояний в реальных единицах.

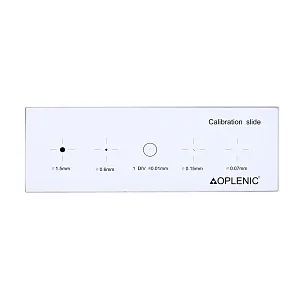

Слайд Микромед «X/Y» – это прозрачное стекло, похожее на предметное, на которое нанесена микрометрическая шкала с ценой деления 0,01 мм. Вначале через микроскоп на рабочем увеличении снимается изображение шкалы. После в специальной программе (режим «Калибровка») указывается известное расстояние. На основе двух значений высчитывается поправочный коэффициент – масштаб изображения в реальных единицах (например, миллиметрах).

Особенности:

• Микрометрическая шкала на перекрестии
• Цена деления шкалы – 0,01 мм
• Дополнительные окружности диаметром 1,5 мм, 0,6 мм, 0,15 мм и 0,07 мм

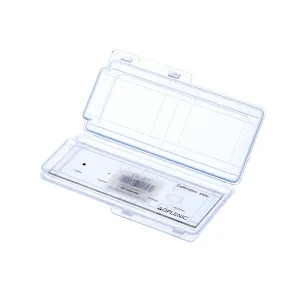

• Прозрачный пластиковый кейс для хранения

Порядок проведения калибровки:

1. Установить калибровочный слайд на предметный столик микроскопа.
2. Повернув револьверное устройство, выбрать рабочий объектив.
3. На цифровой камере установить максимальное разрешение.
4. В программе выбрать режим «Калибровка».
5. Указать мышкой максимально видимое расстояние, ввести его значение.
6. Ввести значение калибровки, сверить результат.
7. Программа зафиксирует значение коэффициента, в дальнейшем все результаты будут пересчитываться с его учетом.
