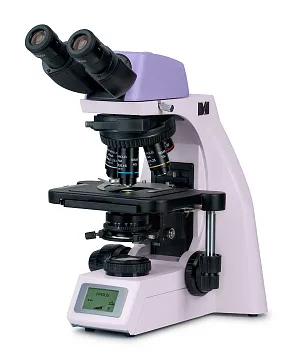

Микроскоп биологический цифровой MAGUS Bio DH260
Увеличение: 40–1000 крат. Бинокулярная визуальная насадка со встроенной цифровой камерой 8 Мпикс, кодированный револьвер, объективы-планахроматы, светодиодный осветитель 3 Вт, интеллектуальная система управления освещением
Артикул | 83480 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 47x32x67 см | |
Вес упаковки | 12.1 кг |
Микроскоп MAGUS Bio DH260 – это рутинный микроскоп, в базовой комплектации предназначенный для работы с биологическими препаратами в проходящем свете по методу светлого поля. Укомплектование прибора дополнительными компонентами позволит проводить исследования по методу темного поля, фазового контраста, в люминесцентном или поляризованном свете. Микроскоп отличается бинокулярной насадкой со встроенной камерой, кодированным револьвером, который при смене увеличения сохраняет выбранную пользователем интенсивность освещения, и наличием ЖК-дисплея, отображающего параметры работы микроскопа.
Визуальная насадка с двумя окулярными тубусами дополнена цифровой камерой. Окулярные тубусы спроектированы под «бесконечную» оптику. Поворотом тубусов вокруг своей оси пользователь может настроить их высоту под свой рост. В наборе с микроскопом поставляются окуляры 10х/22 мм, оснащенные механизмом для проведения диоптрийной коррекции и с вынесенным на большое расстояние зрачком для работы в очках. Чтобы линзы уберечь от потертостей и царапин, на окуляры надеваются плоские наглазники из резины.
Встроенная цифровая камера с 8-мегапиксельным сенсором производит картинку разрешением 4К (3840x2160 пикс). Высокое разрешение позволит изучить образец в деталях. Камера наиболее эффективна вместе с объективами 4х и 10х. При видеосъемке камера производит 30 кадров в секунду при наибольшем разрешении: отснятый материал получается высокого качества, движения передаются реалистично, «разрывы» между кадрами не читаются. Камеру можно использовать для фото- и видеосъемок исследований, вывода изображения на экран, для фокусировки оптической системы. Устройство снабжено интерфейсом Wi-Fi, с помощью которого данные передаются на сторонние устройства.
Револьвер имеет гнезда под 5 объективов. Он установлен в положение «от наблюдателя»: рабочий объектив расположен ближе к исследователю, остальные направлены в противоположную сторону. Такое положение оставляет много свободного пространства перед пользователем, которое можно применять для манипуляций с препаратом. В комплекте с микроскопом поставляются 4 планахроматических объектива разного увеличения, пятое гнездо пользователь может дополнить, отталкиваясь от своих задач. Парфокальная высота – 60 мм. Слот над револьвером рассчитан на установку анализатора при работе в поляризованном свете.
Револьвер кодированный: пользователь устанавливает интенсивность освещения для каждого объектива один раз, и затем при повороте револьвера свет регулируется автоматически. Эта особенность делает работу на микроскопе более быстрой и комфортной: каждый из объективов пропускает свет по-разному, в зависимости от собственной кратности. При смене объектива интенсивность освещения в окуляре сильно меняется, и его нужно каждый раз подстраивать. К тому же, от перепадов яркости света глаза сильно устают. Кодированный револьвер экономит время и силы пользователя.
Фокусировка производится с помощью ручек грубой и тонкой настройки, расположенных на одной оси. При этом грубая настройка производится рукояткой слева, а для тонкой рукоятки имеются с обеих сторон. Рукоятка на правой стороне имеет выемки под пальцы. Жесткость хода грубой фокусировки можно отрегулировать: для этого слева есть специальное кольцо настройки.
Предметный столик не имеет выдвижной зубчатой рейки, что делает конструкцию более эргономичной. Препарат перемещается по поверхности столика с помощью механизма ременной передачи. Препаратодержатель изначально закреплен на столике с помощью 2 винтов, однако может быстро сниматься, если производится ручное сканирование. Столик управляется с помощью длинной ручки: чтобы манипулировать ей, пользователь может удобно расположить кисти на столе.
Конденсор под предметным столиком регулирует освещение препарата с помощью ирисовой диафрагмы. Для удобства настройки конденсор на этом микроскопе имеет метки с обозначениями кратности объективов на корпусе, а на его кольце есть указатель, который при работе выставляется на метку, соответствующую выбранному объективу. В результате изображение получается четким и контрастным. При проведении исследований по методам темного поля или фазового контраста соответствующие слайдеры устанавливаются в слот на корпусе конденсора.
Источником света в микроскопе служит светодиод мощностью 3 Ватта со стабильной цветовой температурой. Ресурс светодиода – 50 000 часов. В микроскопе настраивается освещение по Кёлеру, которое делает подсветку объекта ровной по всему полю наблюдения, объективы работают с предельным разрешением, а пыль или другие инородные объекты не отображаются в поле зрения.
Параметры работы отображаются на ЖК-дисплее, который встроен в основание микроскопа. На нем можно увидеть выбранное увеличение объектива, яркость осветителя, режим функционирования, установить время автоотключения. Манипуляции производятся с помощью двух ручек.
Конструкция микроскопа глубоко продуманна для комфортной работы. Для его перемещения имеется специальная ручка, а сетевой шнур спрятан: это удобно для работы и хранения и безопасно. Микроскоп можно дополнять необходимыми аксессуарами для расширения его функционала: окулярами, компонентами для опциональных методов исследования, калибровочным слайдом для измерения объектов.
Основные особенности:
- Микроскоп работает с биологическими препаратами в проходящем свете в светлом поле; при комплектовании дополнительными аксессуарами доступны методы работы по темному полю, в фазовом контрасте, в свете люминесценции или в поляризованном свете
- Визуальная насадка с двумя тубусами дополнена встроенной цифровой камерой; положение тубусов регулируется по высоте
- Револьвер под 5 объективов «запоминает» настройки освещения для каждого увеличения
- Конденсор центрируется и регулируется по высоте; имеет маркировку увеличения для регулирования положения диафрагмы под каждый объектив
- Можно настроить освещение по Кёлеру
- ЖК-экран внизу микроскопа отображает рабочие параметры
- Эргономичная конструкция: есть ручка для переноски, а сетевой шнур скрыт
Комплектация:
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
- Конденсор Аббе NA 1,25 ми
- Бинокулярная визуальная насадка со встроенной камерой
- Объектив-планахромат, рассчитанный на бесконечность: 4x/0,10, парфокальная высота 60 мм
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25, парфокальная высота 60 мм
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,65, парфокальная высота 60 мм
- Объектив-планахромат, рассчитанный на бесконечность: 100x/1,25 ми (подпружиненный), парфокальная высота 60 мм
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Наглазник на окуляр (2 шт.)
- Светофильтр
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 10х/22 мм с сеткой
- Окуляр 10х/22 мм с перекрестьем
- Окуляр 12,5x/17,5 мм (2 шт.)
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: 20х/0,40, парфокальная высота 60 мм
- Фазово-контрастное устройство: набор фазовых слайдеров, вспомогательный центрирующий телескоп, набор фазовых объективов
- Слайдер темного поля
- Устройство простой поляризации
- Калибровочный слайд
Артикул | 83480 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 47x32x67 см | |
Вес упаковки | 12.1 кг | |
Характеристики микроскопа | ||
Тип | биологические, световые/оптические, цифровые | |
Тип насадки | бинокулярная | |
Насадка | Gemel (Зидентопф с вращением тубусов на 360°) | |
Угол наклона окулярной насадки | 30° | |
Диапазон увеличения, крат | 40 — 1000 | |
Увеличение, крат (опционально) | 40–1250/1500/2000 | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 10x/22 мм с сеткой, 10x/22 мм с перекрестьем, 12,5x/17,5 мм, 15x/16 мм, 20x/12 мм) | |
Объективы | планахроматические, скорректированные на бесконечность: 4x/0,10; 10x/0,25; 40x/0,65; 100xs/1,25 ми (*опция: 20х/0,40); парфокальная высота 60 мм | |
Револьверное устройство | на 5 объективов, кодированное | |
Рабочее расстояние, мм | 30 (4x); 10,2 (10x); 1,5 (40x); 0,2 (100xs) | |
Межзрачковое расстояние, мм | 47 — 78 | |
Предметный столик, мм | 230x150 | |
Диапазон перемещения предметного столика, мм | 78/54 | |
Характеристики предметного столика | двухкоординатный механический, без выдвижной рейки | |
Возможность диоптрийной коррекции, D | ±5D (на каждом окуляре) | |
Возможность диоптрийной коррекции | ✓ | |
Конденсор | центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом с заглушкой для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» | |
Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая | |
Фокусировка | коаксиальная, грубая (30 мм, 37,7 мм/оборот, с механизмом регулировки жесткости) и тонкая (0,002 мм, 0,2 мм/оборот) | |
Подсветка | светодиодная | |
Регулировка яркости | ✓ | |
Источник питания | 100–240 В, 50/60 Гц, сеть переменного тока | |
Тип лампы подсветки | светодиод 3 Вт | |
Светофильтры | есть | |
Диапазон рабочих температур, °С | 0...+70 | |
Дополнительно | авторегулировка яркости освещения при смене объектива, отображение статуса на экране, режим сна, эко-режим | |
Возможность подключения другого оборудования | слайдер темного поля, устройство простой поляризации (поляризатор и анализатор), фазово-контрастное устройство (слайдер и объективы) | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Назначение | лабораторные/медицинские | |
Расположение подсветки | нижняя | |
Метод исследования | светлое поле | |
Цифровая камера в комплекте | ✓ | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Характеристики камеры | ||
Цветной/монохромный | цветной | |
Число мегапикселей | 8 | |
Максимальное разрешение, пикс | 3840x2160 | |
Размер сенсора | 1/1,8" | |
Размер пикселя, мкм | 2x2 | |
Интерфейсные разъемы | Wi-Fi | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 30 | |
Место установки | встроенная | |
Источник питания камеры | от общего шнура |
